OP-Amp(2)

Op-Amp 복습

Ideal한 전압증폭기(입력저항  크고 출력저항 작아야함 증폭도가 커야함) , 차동증폭기 (공통으로 들어가는 noise 줄이기)



• 저항이 연결되어서 negative feedback을 걸어서 사용해야함.

• 1megOhm에서 1% 오차면 +/- 10kOhm. 저항값을 크게 쓸때는 실제 절대적인 저항의 변동 범위는 커진다.

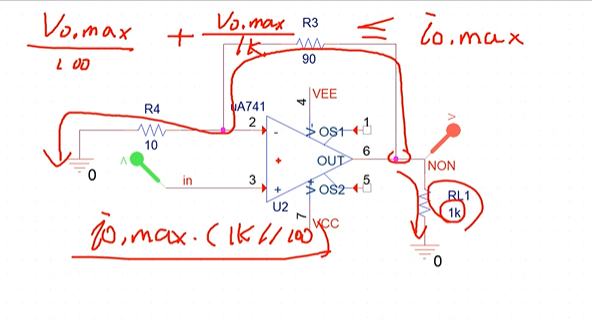

• Op-amp가 내어줄수 있는 전류는 고작 수십 mA. 정격 출력전류를 확인해야한다.
• 최대출력전압 (supply 전압보다 살짝 작은) 에 걸렸을때도 op-amp의 출력이 잘 안나올 수 있음.

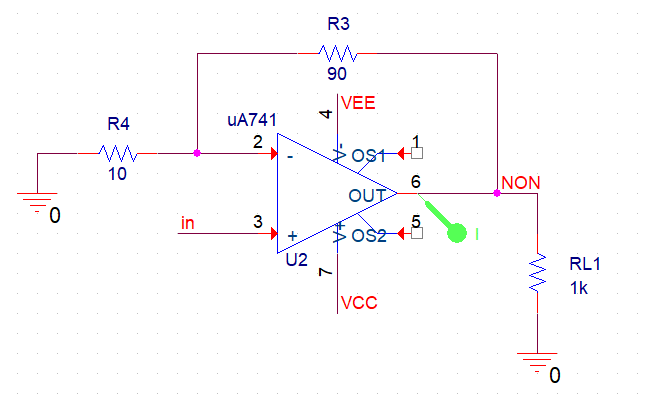

V_o max ~ 4V





• 40mA정도 전류를 확인할 수 있음.

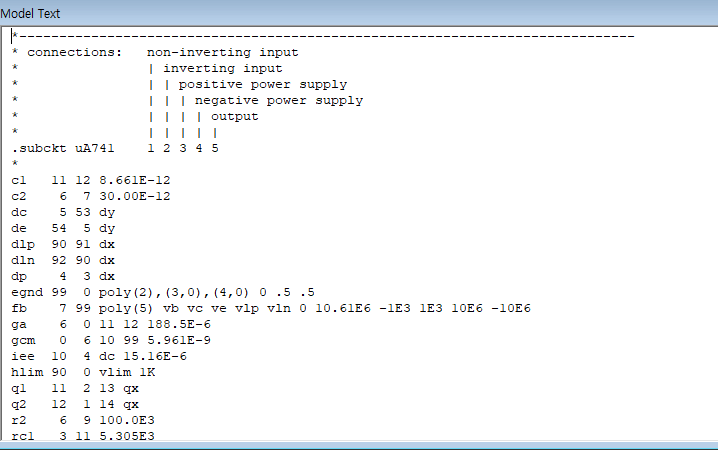

741 op-amp의 내부 구조를 확인해보자



• .subckt: subcircuit (회로 블럭)
• c: capacitor, d: diode , e,f,g: 종속 전원
• q1, q2: transistor
• Macro model: RLC소자와 종속전원과 transistor로 실제 op-amp와 거의 비슷하게 구동되게 만든 것. 실제 IC의 회로도를 숨김.
• Op-amp여러개 사용 하면 transient해석이 오래 걸릴 수 있다. Macro model을 사용하면 시뮬레이션이 금방 끝남.

반전증폭기와 비반전 증폭기의 결정적인 차이



반전 증폭기의 입력저항?

• 들여다본 저항: 1V/1mA = 1kOhm
• 반전 증폭기의 입력저항 : R1
• 전압증폭기는 입력저항이 클 수록 좋다. 그런데 op-amp를 이용해서 만든 반전 증폭기의 입력저항은 작다. R1 저항을 크게 만들면 해결?
• 너무 큰 저항을 쓰면 신호가 왜곡. R1으로 가장 크게 쓸 수 있는 저항값은 100kOhm이다. R2는 1MegOhm.
• 반전증폭기의 단점: 입력저항을 크게 만드는것에는 한계가 있다.

비반전 증폭기의 입력저항?

• 들여다본 입력저항: megOhm 단위의 큰 저항. FET로 만든 op-amp의 경우 무한대.
• 입력저항이 큰 전압증폭기 형태를 만들 수 있다.



반전증폭기

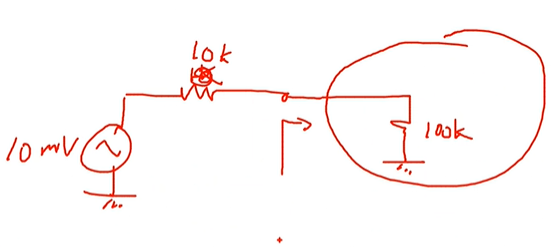

• 전압을 입력받는 증폭기의 입력저항이 작을때의 문제점 → 전압이 줄어든다.

비반전증폭기

• 입력저항이 크면 전압이 줄지 않는다.
• 작은 신호를 다룰때는 비반전 증폭기가 더 유리하다.



실제 현업에서 반전 증폭기를 쓰는이유?

• 증폭만 생각해서. 입력저항의 개념을 생각못함.



반전/비반전 증폭기 주파수 특성 확인해보기

Transient 할때는 sin전압원/ AC sweep을 하면 VAC 1V로 보인다.





• Negative feedback을 걸면 대역폭이 늘어난다.

• 17 dB일때 90kHz 정도







• 이득이 줄어들수록 대역폭이 늘어난다.



• 1배 증폭할때 -3dB에서 616KHz 정도



비반전 증폭기에서 전압 이득이 1로 만드는 방법



• R1을 open 또는 R2를 short 시키면 됨 또는 둘다.
• 저항을 넣고 저항값을 0으로 주면 error가 나서 작은 값을 넣음



• Feedback이 걸려서 이득이 줄어들수록 주파수가 늘어난다

• 10 배 증폭할때 100KHz정도 됨



• 1배 증폭할때 cutoff frequency 1MHz 정도 됨

단위 이득 증폭기

• Voltage follower 라고도 부른다. 출력전압이 입력전압을 그대로 따라서 나온다.



• 전압이 입력되서 전압이 출력되는 형태. 입력저항이 크고 출력저항이 작아야 전압이 줄어들지 않고 잘 나온다.
• Op-amp로 만든 voltage follower를 넣으면 1이라는 신호를 그대로 입력받아 그대로 내어준다.
• 전압의 완충역할을 함 → voltage buffer.
• 반전 증폭기로는 구현할 수 없다.

Op-Amp로 흘러야만 하는 DC 전류의 정체?



• 741 op-amp의 회로도
• q: + q2: -
• Base 쪽으로 트랜지스터의 bias를 위한 DC 전류가 흘러야한다.
• Ideal op-amp에서는 입력으로 들어가는 전류가 0이지만 실제로는 있어야한다. 크지는 않다 → 수십 nA 정도면 됨.

• 입력단에 있는 transistor를 active 시키기 위한 Input bias current.



• I_B 가 사실은 0 이 아니다.
• I_B 가 있음에도 V_o = -R2/R1*V_I 가 유효하다.
• 저항을 통해서 흐르는 전류가 bias전류보다 충분히 커서 bias 전류를 무시할만큼이면 됨.
• R1 R2쪽으로 1mA가 흐를때 I_b가 nA단위로 흐르니까 수식이 유효.
• 1mA가 아니라 100nA이고 (충분히 크지 않다면)  I_B가 100nA이면 R1 R2로 흐르는 전류가 없다.

• R1 R2의 값이 커질때 R1 R2 에 흐르는 전류가 작아짐 → 문제가 될 수 있음 → 너무 큰 저항을 쓰면 안된다.



• 실제 사용하는 op-amp는 0이 아니다. 어떤 DC전압이 뜸.
• 이유: 입력단이 차동증폭기로 되어있음. 차동증폭기가 ideal하게 작동하려면 왼쪽과 오른쪽이 완벽하게 대칭(matching)이 되어야함. 반도체 공정에서 저렇게 만들기 불가능.
• Offset 전압이라고 부름.



• Ideal op-amp라고 가정. 출력에 나오는 DC성분은 뭐냐?
• 입력에 어떤 전압이 들어간다고 가정. 증폭도만큼 커져서 나온것이 offset 전압. 입력에 달려있는 offset전압: 입력 offset 전압 (V_os).
• 개방상태에서 출력으로 나오는 DC전압에 A를 나눠서 구함.



• 측정하기 가장 쉬운방법: op-amp를  단위 이득 증폭기로 만듦 → 입력을 0으로 줌. 입력 offset 전압이 달려있다고 개념적으로 생각 → 출력으로 입력 offset 전압이 그대로 나온다.

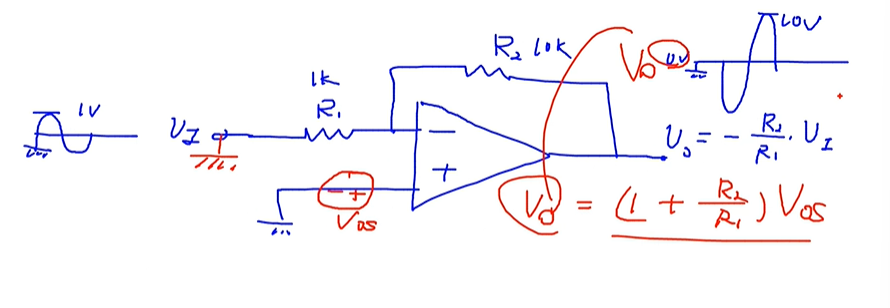

Ideal 한 반전 증폭기





• 입력 offset 전압입장에서 봤을 때 비반전 증폭기처럼 보인다
• 출력전압에 DC성분 포함될 수 있다.



출력에 나오는 또다른 DC성분

• - 입력단자에 Bias 전류가 R2를 통해서 흐르면 I_B*R2 만큼 전압이 생긴다.
• Op-amp로 증폭기를 만들면 원하지 않는 DC성분이 뜬다.



Bias 전류로 인한 DC전류는 이론적으로 완벽하게 없앨 수 있음 → 비반전 입력단자에 저항 R3를 달아준다. R1과 R2의 병렬만큼





출력에 DC를 없애고 싶으면?

• 출력단자에 capacitor를 달아 DC를 가둔다.
• Direct C

입력 offset전압

• 실제로는 수 mV단위이다.



• 입력 offset 전류를 없애기 위해 반대방향으로 전압원을 달아준다.



• 8mV 입력bias



• R7 을 달아주면 bias때문에 출력으로 나오는 전압을 cancel시킬 수 있다.



• Capacitor를 달아주면 문제가 해결된다.
